钢结构在生活中非常常见，钢构件经过焊接成型，钢结构焊接工作中存在着众多影响质量的焊接缺陷，比如常见的焊接缺陷有未焊满、根部收缩、裂纹、未焊透、未熔合、咬边、弧坑裂纹、电弧擦伤、飞溅、接头不良、焊瘤、夹渣、气孔等。面对这些严重影响焊接质量的问题，必须通过有效的质量检测才能判断是否符合质量要求，我们常用的是超声波探伤检测，有了探伤报告才能保障工程的安全、稳定。

焊接质量检测贯穿焊接前后整个过程，焊接前要做好检查，比如母材与焊材、设备与工装、坡口制备、焊工水平、技术文件等，焊接过程中要严格把关焊接及相关工艺执行情况、设备运行情况、结构与焊缝尺寸等，焊接完成后要进行焊接质量检测，以确保质量合格。焊接质量检测包括外观检查、内部探伤、近表面缺陷探伤等，其中内部探伤是重点，内部探伤手段主要超声波探伤为主，近表面缺陷探伤以磁粉探伤、渗透探伤等为主。

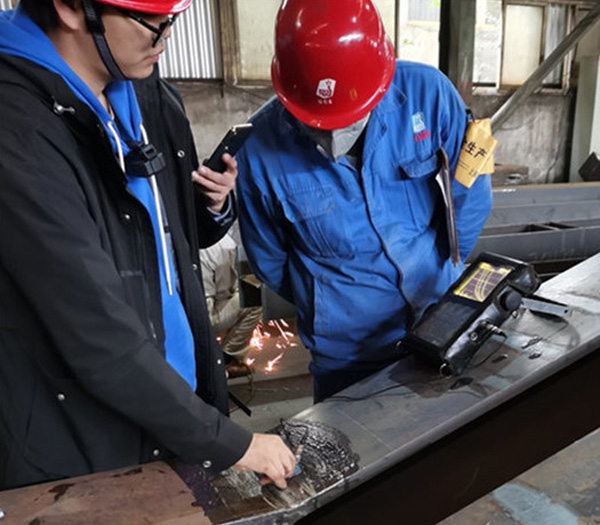

在检测焊接质量过程中，要首先对焊接的技术要求进行详细了解，然后才开始进行超声波探伤，比如钢结构的验收标准是依据GB50205-2001《钢结构工程施工及验收规范》来执行的。标准规定：焊接质量一级评定等级Ⅱ级就需要做100％超声波探伤，质量二级评定等级Ⅲ级时需要做20％超声波探伤，总之要在严格分析技术要求的基础上展开探伤工作。需要注意的是，在全熔透焊缝的探伤工作中，探伤比例与焊缝程度保持适当百分比且≥200㎜。局部焊缝探伤一旦发现缺陷，应当及时延长对缺陷两端的探伤长度，确保增加长度≥焊缝长度的10％且≥200㎜。对于不允许缺陷，应实施100％探伤检查，超声波探伤过程中，探伤时机也很重要，比如低合金钢材需要在焊接完成24h后才能进行检验，碳素结构钢材则需要在焊缝冷却到室温后进行探伤，另外需检测工件的接口型式。母材厚度与坡口型式也对探伤有影响。
